清基：無松散物、無油污。將其充分潤濕（吃透水】為宜。   ◎配料：A.防水抗?jié)B工程（粉：水=1：0 5）調(diào)成均勻膩子

狀。B、帶水堵漏工程（粉：水=1：0.25），調(diào)制成團狀為宜。◎混合：依據(jù)工程的實際情況及用量，參考推薦配比加適量

的水，混合好的涂料要在可塑時間內(nèi)完，在使用期間切忌重復(fù)加水。過多加水會影響到終凝時間和凝結(jié)后的強度及防水效果。

防水抗?jié)B：按“抹面工法”，涂層一般作2~3道，用刮膩子法涂刮第一層；待涂層硬化后將其潤濕涂刮第二層：第三層料

漿較稀為宜。各道工序橫豎交叉。無滲水面用料2.Okg/m2，嚴重滲水面用料3．Okg/m2。       ◎帶水堵漏：按“堵漏工法”，

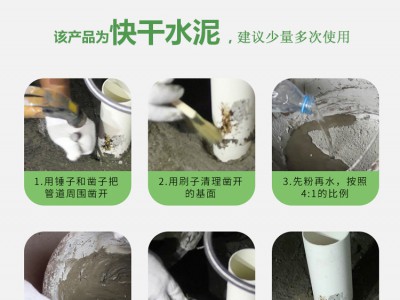

將滲漏點鑿成“V”或“U”型口，待料團初凝稍硬時塞入漏水點，表層壓實抹光；對嚴重滲漏處（可拌干粉壓實或插管引

流減壓），先睹上漏，后堵下漏，最后再堵引流孔。◎保濕養(yǎng)護：一般養(yǎng)護2~3天，方式為：噴水、蓋塑料布、濕物等。

產(chǎn)品類型：

拌合料漿（在粉：水=1：0 3，環(huán)境溫度為20℃±2條件下）：

速凝型凝結(jié)時間約2—10分鐘，可塑時間約5分鐘。

注意事項：

不宜在烈日直射下施工，夏天高溫下施工要防止過度失水，最好用塑料薄膜覆蓋養(yǎng)護。

施工前將基面充分潤濕（吃透水），待涂層硬化后應(yīng)保濕養(yǎng)戶，否則會粉化或脫落，影響其性能。

對于潮濕環(huán)境，如通風不足，防水層完工后，近期表層會有潮氣結(jié)露（結(jié)水珠）現(xiàn)象，這種現(xiàn)象等施工現(xiàn)場干燥后會自然

消失。也可采用加強通風設(shè)施來改善其潮濕環(huán)境。

特性

無毒、無味、無害、不燃、不污染環(huán)境。

施工簡單快捷安全，適用范圍廣，工期短，成本低，加水攪拌即可使用。

大面積無明水潮濕面的防潮防滲。

滲水面、漏水口的帶水作業(yè)，快速堵漏。

可在迎背水面、潮濕基面上直接施工。

含有特殊活性劑可滲透到基體內(nèi)形成滲透防水層。

能與磚石、混凝土、水泥砂漿等多種材質(zhì)結(jié)合，使基體與防水層結(jié)合成牢固的整體，粘結(jié)力強，抗?jié)B透壓高。

耐老化、耐腐蝕、防水性能好。

耐高溫100℃無開裂、起皮、剝落。耐低溫-40℃無變化。

凝結(jié)時間可自由調(diào)節(jié)，加水多、溫度低、濕度大，通風差，長些，反之短些。
