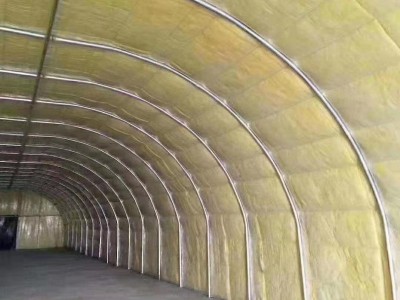

離心玻璃棉屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因?yàn)榫哂写罅康膬?nèi)外連通的微小孔隙和孔洞。當(dāng)聲波入射到離心玻璃棉上時，聲波能順著孔隙進(jìn)入材料內(nèi)部，引起空隙中空氣分子的振動。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉(zhuǎn)化為熱能而損耗。離心玻璃棉板是離心玻璃棉經(jīng)過固化處理后制成的具有一定強(qiáng)度的板材制品，無論在高溫或低溫環(huán)境中均能保持良好的保溫隔熱吸音性能，主要用于高級建筑的內(nèi)墻隔間，天花吊頂，鐵皮風(fēng)管或風(fēng)箱內(nèi)的保溫，演播室、機(jī)房等內(nèi)的吸聲降噪的.

離心玻璃棉對聲音中高頻有較好的吸聲性能。

影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時材料兩側(cè)空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能最重要的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實(shí)，空氣振動難于傳入，吸聲性能亦下降。對于離心玻璃棉來講，吸聲性能存在最佳流阻。在實(shí)際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計(jì)和控制。1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當(dāng)容重增加到一定程度時，材料變得密實(shí)，流阻大于最佳流阻，吸聲系數(shù)反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當(dāng)厚度由5cm繼續(xù)增大時，低頻的吸聲系數(shù)逐漸提高，當(dāng)厚度大于1m以上時，低頻125Hz的吸聲系數(shù)也將接近于1。當(dāng)厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當(dāng)容重接近110kg/m3時吸聲性能達(dá)到最大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因?yàn)椴牧献兊弥旅埽懈哳l吸聲性能受到很大影響，當(dāng)容重超過300kg/m3時，吸聲性能減小很多。建筑聲學(xué)中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。

離心玻璃棉的吸聲性能還與安裝條件有著密切的關(guān)系。當(dāng)玻璃棉板背后有空氣層時，與相同厚度無空氣層的玻璃棉板吸聲效果類似。尤其是中低頻吸聲性能比材料實(shí)貼在硬底面上會有較大提高，吸聲系數(shù)將隨空氣層的厚度增加而增加，但增加到一定值后效果就不明顯了。

? 　　使用不同容重的玻璃棉疊和在一起，形成容重逐漸增大的形式，可以獲得更大的吸聲效果。例如將一層2.5cm厚24kg/m3的棉板與一層2.5cm厚32kg/m3的棉板疊和在一起的吸聲效果要好于一層5cm厚32kg/m3的棉板。將24kg/m3的玻璃棉板制成1m長的斷面為三角型的尖劈，材料面密度逐漸增大，平均吸聲系數(shù)可接近于1。

離心玻璃棉在建筑使用中，表面往往要附加有一定透聲作用的飾面，如小于0.5mm的塑料薄膜、金屬網(wǎng)、窗紗、防火布、玻璃絲布等，基本可以保持原來的吸聲特性。離心玻璃棉具有防火、保溫、易于切割等優(yōu)良特性，是建筑吸聲最常用的材料之一。
